ART1K6FH,ART1K6FHS,ART1K6FHG LDMOS射頻功率晶體管Ampleon

發布時間：2025-11-03 08:59:53     瀏覽：42

　　Ampleon ART1K6FH、ART1K6FHS 和 ART1K6FHG 是 1600W 的 LDMOS 射頻功率晶體管，頻率范圍覆蓋 1MHz 至 425MHz。它們?cè)诙喾N應用中表現出色，包括但不限于等離子體發生器、MRI 系統、CO? 激光器、粒子加速器、FM 廣播、VHF 電視和非蜂窩通信等。

Ampleon ART1K6FH,ART1K6FHS,ART1K6FHG LDMOS射頻功率晶體管

型號封裝類型引腳定義
ART1K6FHSOT539AN1-2:Drain, 3-4:Gate, 5:Source
ART1K6FHSSOT539BN（同ART1K6FH，封裝優化）
ART1K6FHGSOT1248C（無耳設計，散熱增強）

　　關鍵參數：

　　功率：1600 W

　　工作電壓(VDS)：50V / 55V

　　漏源電壓(VDS)：最大 177V。

　　柵源電壓(VGS)：-9V 至 +13V。

　　典型增益(Gp)：28.7 dB @ 108MHz

　　效率(ηD)：77.3% @ 108MHz

　　存儲溫度(Tstg)：-65°C 至 +150°C。

　　結溫(Tj)：最高可達 225°C。

　　電氣性能

　　高擊穿電壓(VDS ≤ 55V)

　　集成ESD保護，支持Class C操作

　　寬帶設計，適用于多種應用場景

　　熱管理

　　熱阻(Rth(j-c))：0.077 K/W

　　瞬態熱阻抗(Zth(j-c))：0.018 K/W @ 10%占空比

　　魯棒性

　　可承受VSWR ≥ 65:1的負載失配

　　應用領域

　　工業與醫療：等離子發生器、MRI系統、CO2激光器

　　廣播：FM收音機、VHF電視

　　通信：非蜂窩通信、UHF雷達

Ampleon是一家全球領先的射頻和功率半導體解決方案提供商，提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線，適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域，深圳市立維創展科技有限公司優勢分銷Ampleon產品線，歡迎咨詢了解。

推薦資訊

  • Minco柔性電路技術路線圖：設計支持與產品規格詳解

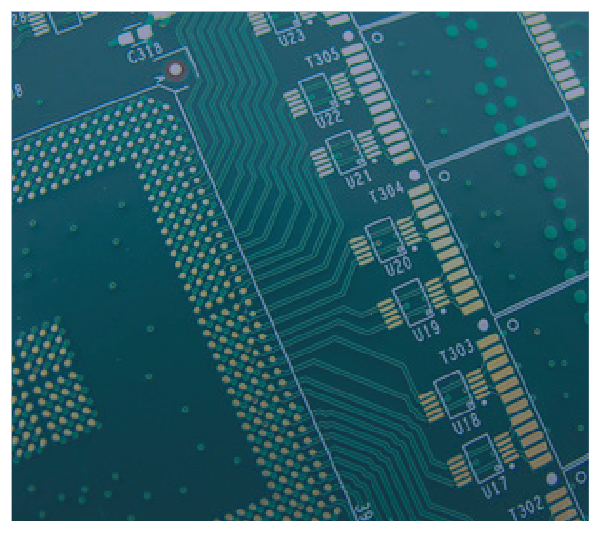

    Minco柔性電路技術路線圖：設計支持與產品規格詳解 2025-08-21 09:26:40
