DEI1090航空電子LED驅動器IC

發布時間：2025-10-31 09:39:03     瀏覽：56

　　DEI1090是一款16引腳雙極型集成電路，專為驅動八顆LED并提供脈沖寬度調制(PWM)調光控制而設計。它通過模擬白熾燈的“平方律”亮度曲線，實現了從10mA到20mA的可調最大LED電流和200:1的調光范圍(在50Hz時)或40:1的調光范圍(在200Hz時)。此外，該驅動器可以級聯以同步驅動額外的LED組。

DEI1090航空電子LED驅動器IC

　　特性

　　模擬白熾燈調光曲線：通過PWM控制LED亮度，平均電流與輸入調光電壓的平方成正比。

　　可調PWM頻率：通過外部電容設置PWM頻率，范圍從50Hz到200Hz。

　　最大LED電流可調：通過外部電阻設置最大LED電流，范圍從10mA到20mA。

　　八路LED驅動輸出：每路LED驅動輸出的平均電流與VIN引腳的電壓平方成正比。

　　級聯功能：通過PWM引腳實現多個DEI1090設備的同步操作。

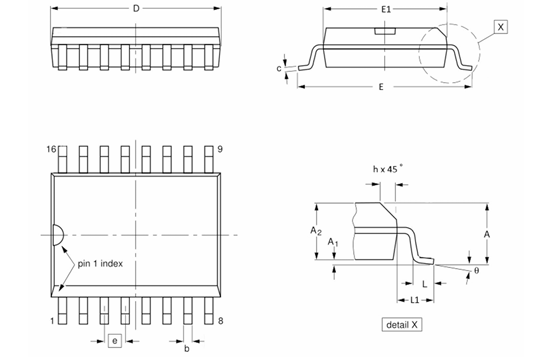

　　封裝類型：16引腳SOICW封裝。

　　電氣特性

　　工作電壓范圍：+4.5V至+16.5V。

　　工作溫度范圍：-55℃至+85℃。

　　最大功耗：700mW(在85℃時)。

　　ESD保護：符合JEDEC A114-A標準，人體模型2000V。

　　應用場景

　　航空電子：儀表盤背光(適應-55°C至+85°C嚴苛環境)。

　　照明替換：可調光LED替代白熾燈。

　　工業顯示：鍵盤、面板的均勻背光。

　　封裝與規格

　　封裝：16引腳SOICW(寬體)，符合RoHS標準。

　　熱管理：最大功耗700mW(需確保結溫≤125°C)。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂貨渠道，部分備有現貨庫存。
